非固化聚氨酯防水涂料施工，这五个细节最容易翻车

非固化聚氨酯防水涂料施工，这五个细节最容易翻车

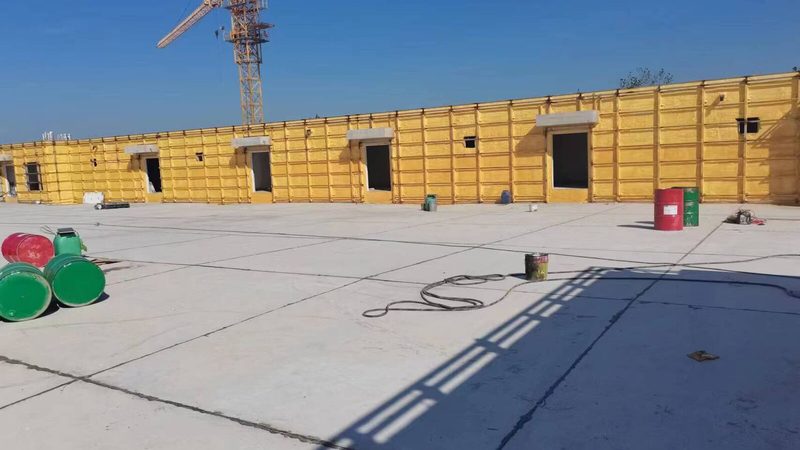

在防水工程现场，非固化聚氨酯防水涂料常被看作“万能胶”——黏度大、能自愈、适应基层变形，施工人员往往觉得只要涂上去就行。但实际项目中，开裂、鼓包、粘结失效等问题频繁出现，根源往往不在材料本身，而是施工环节的细节被忽视。非固化聚氨酯防水涂料的施工方法并非简单涂抹，它有一套严格的操作逻辑，一旦跳过关键步骤，防水层就成了摆设。

基层处理不是走过场，是决定成败的第一道关

很多人以为非固化涂料黏性够强，基层有点灰尘、浮浆也能粘住。但施工现场最常见的问题恰恰是涂料与基层脱离，撕开后发现界面干干净净，涂料根本没“咬”进去。非固化聚氨酯防水涂料的施工方法要求基层必须坚实、干燥、无油污、无明水。混凝土表面的浮浆、起砂层要用打磨机或钢丝刷彻底清除，裂缝和孔洞需先用堵漏材料修补平整。更关键的是，基层含水率要控制在9%以下，简单判断方法是用塑料薄膜覆盖基层4小时，膜内无水珠才算合格。这一步省了，后面所有努力都白费。

涂刷温度不是小事，冷热之间差出两层皮

非固化聚氨酯防水涂料在常温下呈膏状，施工时需要进行加热软化。不少工人图省事，直接用喷枪猛烤表面，结果涂料表层焦化，内部还没完全融化。这种半生不熟的状态涂到基层上，冷却后会产生内应力，导致涂层与基层剥离。规范的做法是使用专用的加热脱桶设备，将涂料均匀加热到150至180摄氏度，直到整体呈流动状。环境温度低于5摄氏度时，即便加热到位，涂料在涂刷过程中也会迅速降温变稠，难以刮涂均匀。因此冬季施工要搭设保温棚，或选择气温回升时段作业。非固化聚氨酯防水涂料的施工方法里，温度控制是贯穿全程的硬指标。

厚度控制靠手感？那是后期渗漏的伏笔

防水层厚度是设计图纸上的明确要求，但现场往往靠工人凭经验刮涂，结果厚薄不均。薄的地方被后续回填土或混凝土压破，厚的地方流挂堆积，反而形成应力集中点。正确的做法是分遍涂刷，每遍厚度控制在1到1.5毫米，待上一遍冷却固化后再涂下一遍。总厚度必须达到设计值，一般不低于2毫米。施工时可以用湿膜厚度仪随机抽检，或者在基层上预先标记厚度控制线。非固化聚氨酯防水涂料的施工方法强调“薄涂多遍”，一次涂太厚不仅容易流淌，还会因内部散热慢导致固化不充分。

搭接和收口是薄弱环节，别让防水层在边角处断掉

大面涂刷往往容易过关，但管根、阴阳角、变形缝、施工缝这些部位，是非固化防水层的天然弱点。很多渗漏点就出在这些位置。正确的做法是在这些节点先做附加层，用涂料配合增强胎体布（如聚酯无纺布）进行加强处理。阴阳角应抹成圆弧形，管根部位要向上涂刷至管壁上沿。搭接宽度不得小于10厘米，且搭接处必须保证涂料处于熔融状态，确保两层完全融合。收口处要用密封胶或压条固定，防止后期翘边。非固化聚氨酯防水涂料的施工方法中，节点处理往往比大面涂刷更考验工人的细致程度。

保护层不是可选项，是防水层寿命的保障

非固化聚氨酯防水涂料虽然柔韧性强，但耐穿刺能力有限。如果直接暴露在回填土或后续施工环境中，碎石、钢筋头、模板都可能划破涂层。很多项目验收时完好无损，回填后却出现渗漏，原因就在保护层缺失。规范要求防水层施工完毕并验收合格后，应立即铺设保护层。上人屋面可用水泥砂浆或细石混凝土，地下侧墙可用聚苯板或砖墙保护。保护层施工时还要注意轻拿轻放，避免工具直接撞击防水层。非固化聚氨酯防水涂料的施工方法里，保护层不是锦上添花，而是防水系统完整性的最后一道保险。

防水工程没有捷径，每一步细节都直接对应最终效果。非固化聚氨酯防水涂料凭借其优异的自愈性和粘结力，在变形缝、地下工程、屋面维修等场景中应用广泛，但它的性能发挥高度依赖施工方法的严谨执行。从基层处理到保护层覆盖，任何一个环节的妥协，都可能让材料本身的价值归零。
